Dwyer系列3500压力变送器的使用规范安装方式和操作说明
Dwyer系列3500压力变送器是基于微处理器的高性能变送器，具有灵活的压力校准，按钮配置，和可编程使用HART®通信。该系列3400和3500能够配置三个按钮定位在设备的前盖内部(配置时不需要现场校准器)。发射机软件补偿热效应，提高性能。EEPROM存储配置设置和存储传感器校正系数关闭或断电事件。3400和3500可配置为ATEX/IECEx批准用于危险(分类)地点。量程允许变送器的配置，以适应大多数应用程序。
特点/好处
•高-精-度(±0.075% FS)
•3400量程(可达100:1)
3500射程(可达25:1)
•可配置使用按钮(不需要校准)
•故障模式进程功能
•自动环境温度补偿

应用领域
•水和废水
•化工和石化
•纸浆和纸张
•石油和天--然气
•食品和饮料
•过滤器或泵压差
•关键过程监控

3500系列压力变送器的2种安装连接方式

1、覆盖法兰1/4“内螺纹NPT过程连接到与阀管汇一起安装(见图1)。

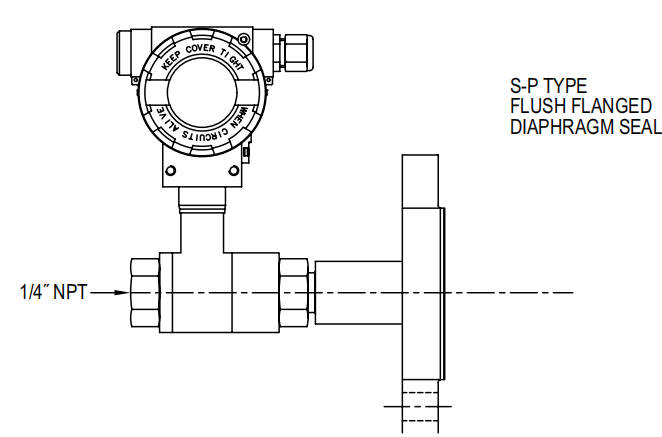

2、单膜片直接密封-如示例(图2)。


3500变送器可以在很多种位置工作。当安装在具有高温介质的物体上时，便于将变送器安装在水平或向下的位置。这样做时，发射机应远离上升的热空气。对于小的测量范围，读数可能会受到变送器位置、脉冲线配置或填充液体的方式的影响。这个错误可以使用置零函数来纠正。

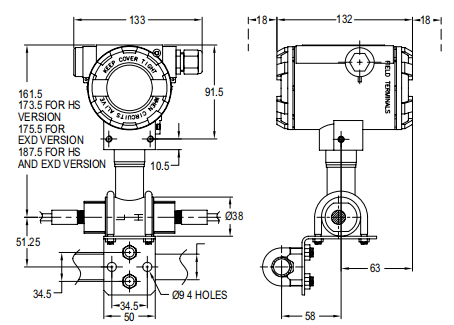

1、3500变送器用AL支架安装的示意

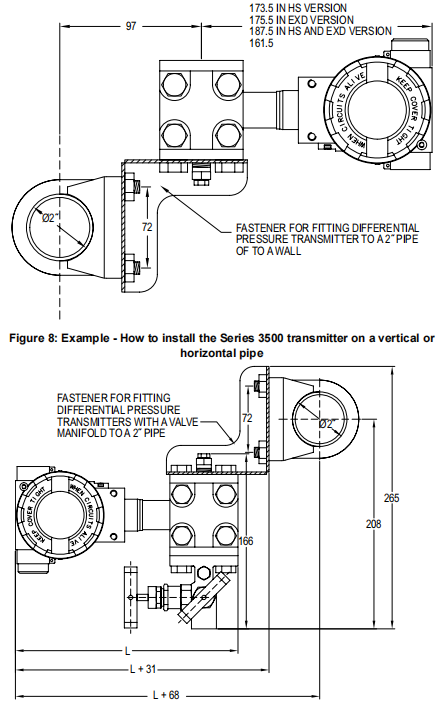

2、3500系列变送器带连接盖设计用于安装在3阀或5阀歧管到2“管或到使用安装支架将其固定在一个平面上的安装示意图



                                   图1                                                                                         图2

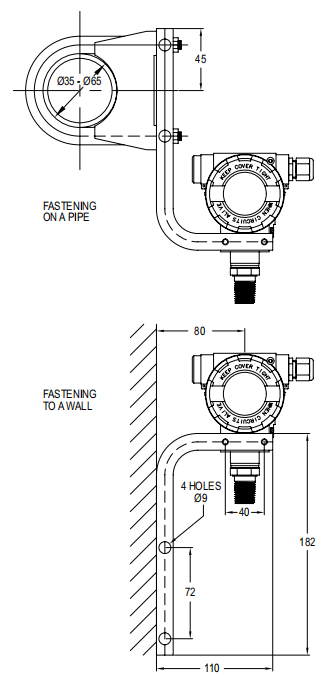

3500系列变送器使用Ø25紧固件安装在Ø25管道上或在平面上使用角托架示意图

3500系列压力变送器的电气连接一般建议：
1、信号线建议采用双绞线。如果发射机和信号线受到大量的电磁干扰，则应采用屏蔽电缆。信号线不宜靠近网络供电电缆或靠近大型电力设备。与变送器配套使用的设备应符合兼容性要求，应能抵抗传输线的电磁干扰。在变压器的一次侧使用抗干扰滤波器也是有益的，它是用于变送器和与之一起使用的设备的电源。
2、发射机外壳内积聚的水分会导致损坏。当电缆压盖内导线隔离无效时(如单丝使用时)，应用弹性密封胶仔细密封压盖的开口，以获得IP66防护。通向发射机压盖的信号电缆部分形成一个滴水回路，其低点位于压盖的电缆入口下方，以f 止冷凝水进入压盖。

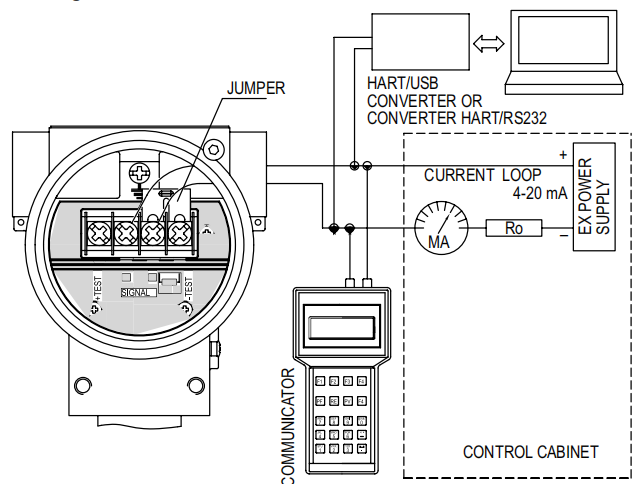

3、3500系列的电气连接方式如图所示。在3400和3500发射机中，阻值为240 Ω或y -久串联安装在变送器电流电路中，并用跳线阻塞在<SIGNAL ->和<TEST ->之间。当电流回路中的电阻低于240Ω时，有必要拆除跳线。
