ASCO电磁阀的线圈如何选择和指定
2022/5/3 14:50:52 点击：
ASCO电磁阀的线圈如何选择和指定
并不是所有的ASCO电磁阀可选特性都适用于所有的阀门。比如说下表列出了每个RedHat II电磁阀和线圈可选的电气特性前缀。通过向阀门目录编号添加指定的前缀来指定这些特性。
另外表2列出了每个阀门系列的可选结构特性的后缀。通过asco电磁阀目录编号中添加指定的后缀来指定这些特性。
表1：asco电磁阀的线圈前缀
EF ：Class I, Division 1 Explosionproof （1级防爆）
EV ：Class I, Division 1 Explosionproof with 316 Stainless Steel Hub and Stainless Steel Base Plate （ I级，1级防爆，316不锈钢轮毂和不锈钢地板）
EE ：Class I, Division 2 General Purpose （一般用途）
GP ：Panel Mount Type 1 General Purpose Solenoid （面板安装1型通用电磁阀）
J ：Junction Box （接线盒）
JP ：Panel Mount Junction Box （面板安装接线盒）
OF ：Open Frame Spade and Screw Terminal Solenoids （开口机架铲和螺旋端子螺线管）
OP ：Panel Mount Spade, Screw and DIN Terminal Solenoids （面板安装，螺钉和DIN端子螺线管）
CGEVL ：Class I, Div. 1 Explosionproof with Stainless Steel Cable Gland （带不锈钢电缆盖）
PGEVL ：Class I, Div. 2 Explosionproof with Plastic Cable Gland Code Coil
HB ：Class H - Intermediate Power （中等功率）
HC ：Class H - Battery Charging Coil
HT ：Class H - High Temperature （H级-高温）
KB ：Class H - Intermediate Power - Screw Terminals
KC ：Class H - Battery Charging Circuit - Screw Terminals
KF ：Class F - High Temperature - Screw Terminals （ F级高温螺纹端子）
KH ：Class H - High Temperature - Screw Terminals
KP ：Class F - Intermediate Power - Screw Terminals
SC ：Class F - High Temperature - DIN Connection （DIN连接）
SD ：Class F - Intermediate Power - DIN Connection
SF ：Class F - High Temperature - Spade Terminals
SP ：Class F - Intermediate Power - Spade Terminals
SS ：Class H - Intermediate Power - Spade Terminals
ST ：Class H - High Temperature - Spade Terminals
SU ：Class H - High Temperature - DIN Connection
SV ：Class H - Intermediate Power - DIN Connection
SW ：Class H - Battery Charging Circuit - Spade Terminals
VT ：Class F - High Temperature - Micro 4 Pin Connector
VB ：Class F - Intermediate Power - Micro 4 Pin Connector
ZT ：Class F - High Temperature - Mini 3 Pin Connector
ZB ：Class F - Intermediate Power - Mini 3 Pin Connector
并不是所有的ASCO电磁阀可选特性都适用于所有的阀门。比如说下表列出了每个RedHat II电磁阀和线圈可选的电气特性前缀。通过向阀门目录编号添加指定的前缀来指定这些特性。
另外表2列出了每个阀门系列的可选结构特性的后缀。通过asco电磁阀目录编号中添加指定的后缀来指定这些特性。
表1：asco电磁阀的线圈前缀
EF ：Class I, Division 1 Explosionproof （1级防爆）
EV ：Class I, Division 1 Explosionproof with 316 Stainless Steel Hub and Stainless Steel Base Plate （ I级，1级防爆，316不锈钢轮毂和不锈钢地板）
EE ：Class I, Division 2 General Purpose （一般用途）
GP ：Panel Mount Type 1 General Purpose Solenoid （面板安装1型通用电磁阀）
J ：Junction Box （接线盒）
JP ：Panel Mount Junction Box （面板安装接线盒）
OF ：Open Frame Spade and Screw Terminal Solenoids （开口机架铲和螺旋端子螺线管）
OP ：Panel Mount Spade, Screw and DIN Terminal Solenoids （面板安装，螺钉和DIN端子螺线管）
CGEVL ：Class I, Div. 1 Explosionproof with Stainless Steel Cable Gland （带不锈钢电缆盖）
PGEVL ：Class I, Div. 2 Explosionproof with Plastic Cable Gland Code Coil
HB ：Class H - Intermediate Power （中等功率）
HC ：Class H - Battery Charging Coil
HT ：Class H - High Temperature （H级-高温）
KB ：Class H - Intermediate Power - Screw Terminals
KC ：Class H - Battery Charging Circuit - Screw Terminals
KF ：Class F - High Temperature - Screw Terminals （ F级高温螺纹端子）
KH ：Class H - High Temperature - Screw Terminals
KP ：Class F - Intermediate Power - Screw Terminals
SC ：Class F - High Temperature - DIN Connection （DIN连接）
SD ：Class F - Intermediate Power - DIN Connection
SF ：Class F - High Temperature - Spade Terminals
SP ：Class F - Intermediate Power - Spade Terminals
SS ：Class H - Intermediate Power - Spade Terminals
ST ：Class H - High Temperature - Spade Terminals
SU ：Class H - High Temperature - DIN Connection
SV ：Class H - Intermediate Power - DIN Connection
SW ：Class H - Battery Charging Circuit - Spade Terminals
VT ：Class F - High Temperature - Micro 4 Pin Connector
VB ：Class F - Intermediate Power - Micro 4 Pin Connector
ZT ：Class F - High Temperature - Mini 3 Pin Connector
ZB ：Class F - Intermediate Power - Mini 3 Pin Connector

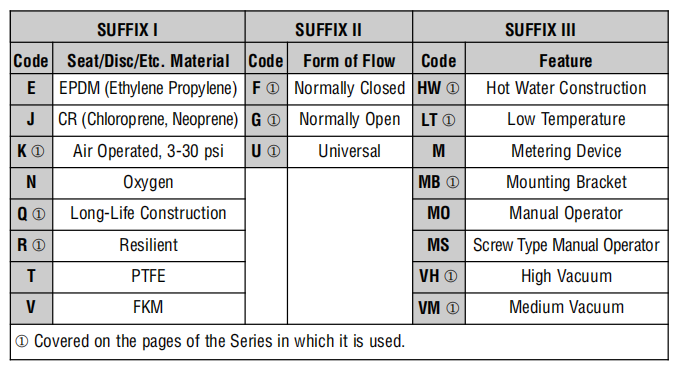

表2：asco电磁阀可选的结构特性的后缀
