ASCO冗余电磁阀的原理图
2022/5/3 16:27:06 点击：

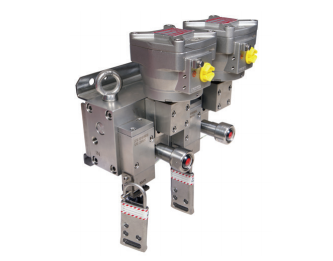

ASCO的ARCS是专门为紧急关闭阀门(ON/OFF)和各种冗余配置设计的冗余解决方案(1002, 2002和2003)以满足AN全性和可用性。
ASCO的ARCS 2003冗余电磁阀先导系统结合了1002和2002系统的优势，实现了高水平的过程AN全性和可靠性。
ASCO冗余电磁阀配置:
1002 -建立冗余以实现高水平的进程AN全硬件容错= 1 SIL3
2002 -建立冗余，以实现高可用性和F止干扰行程硬件容错= O SIL2
2003 -建立冗余以实现高水平的进程AN全和可用性。硬件容错= 1 SIL3
冗余电磁阀基于ASCO 327系列，3路
．直动式电磁阀技术
．低摩擦=低功率=高可靠性
．JIANG低总 的成本(TCO)
ASCO冗余电磁阀可用选项
•铝或不锈钢电磁阀操作器选项，包括隔爆或本质AN全
•手动操作或手动复位功能
•压力表，可视指示器(不锈钢)
•电磁阀诊断(压力或走线开关选项)
•选择防爆和本质AN全的压力开关接线
•高流量和低温可用
ASCO冗余电磁阀特性和好处
．完整冗余电磁阀配置(10o2/20o2/20o3)
．紧凑和 集成的模块
．直接valve-to-valve设计
．状态指示与反馈
．在线维护-单独隔离/普通旁路
ASCO的ARCS 2003冗余电磁阀先导系统结合了1002和2002系统的优势，实现了高水平的过程AN全性和可靠性。
ASCO冗余电磁阀配置:
1002 -建立冗余以实现高水平的进程AN全硬件容错= 1 SIL3
2002 -建立冗余，以实现高可用性和F止干扰行程硬件容错= O SIL2
2003 -建立冗余以实现高水平的进程AN全和可用性。硬件容错= 1 SIL3
冗余电磁阀基于ASCO 327系列，3路
．直动式电磁阀技术
．低摩擦=低功率=高可靠性
．JIANG低总 的成本(TCO)
ASCO冗余电磁阀可用选项
•铝或不锈钢电磁阀操作器选项，包括隔爆或本质AN全
•手动操作或手动复位功能
•压力表，可视指示器(不锈钢)
•电磁阀诊断(压力或走线开关选项)
•选择防爆和本质AN全的压力开关接线
•高流量和低温可用
ASCO冗余电磁阀特性和好处
．完整冗余电磁阀配置(10o2/20o2/20o3)
．紧凑和 集成的模块
．直接valve-to-valve设计
．状态指示与反馈
．在线维护-单独隔离/普通旁路
．AN全可靠的技术

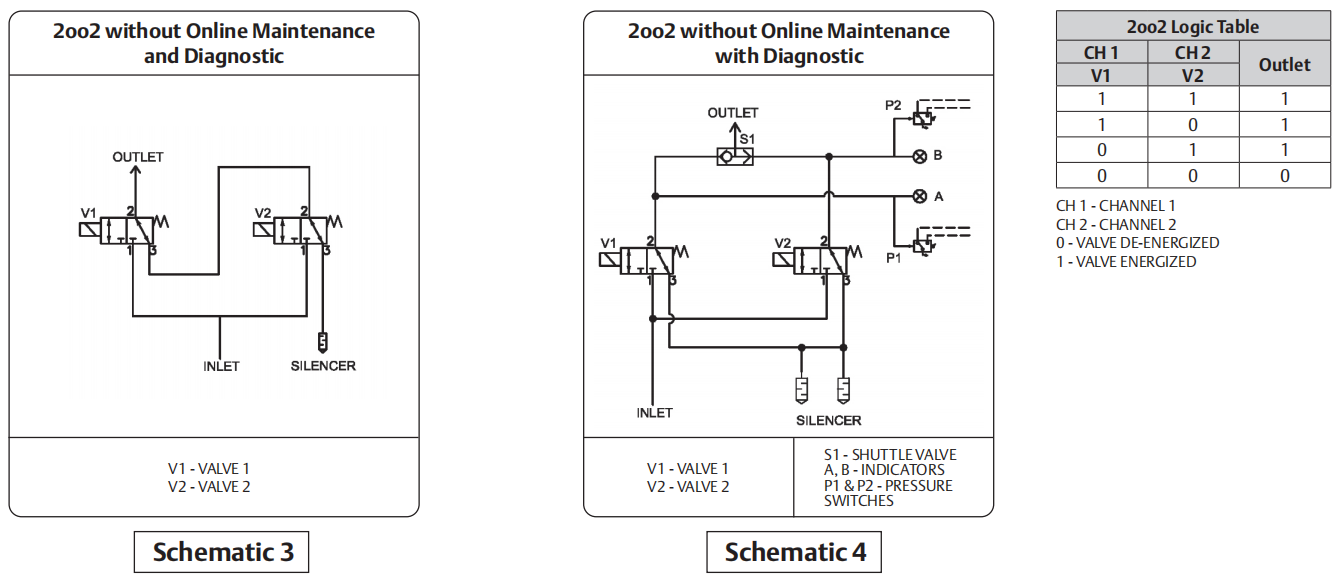

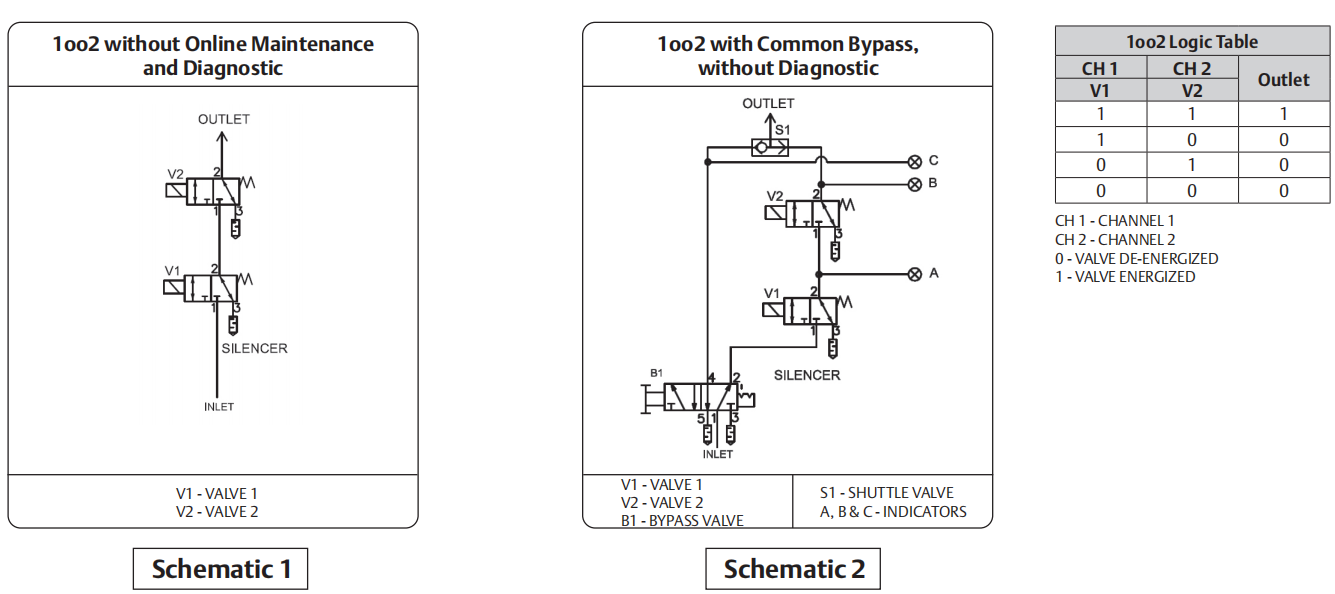

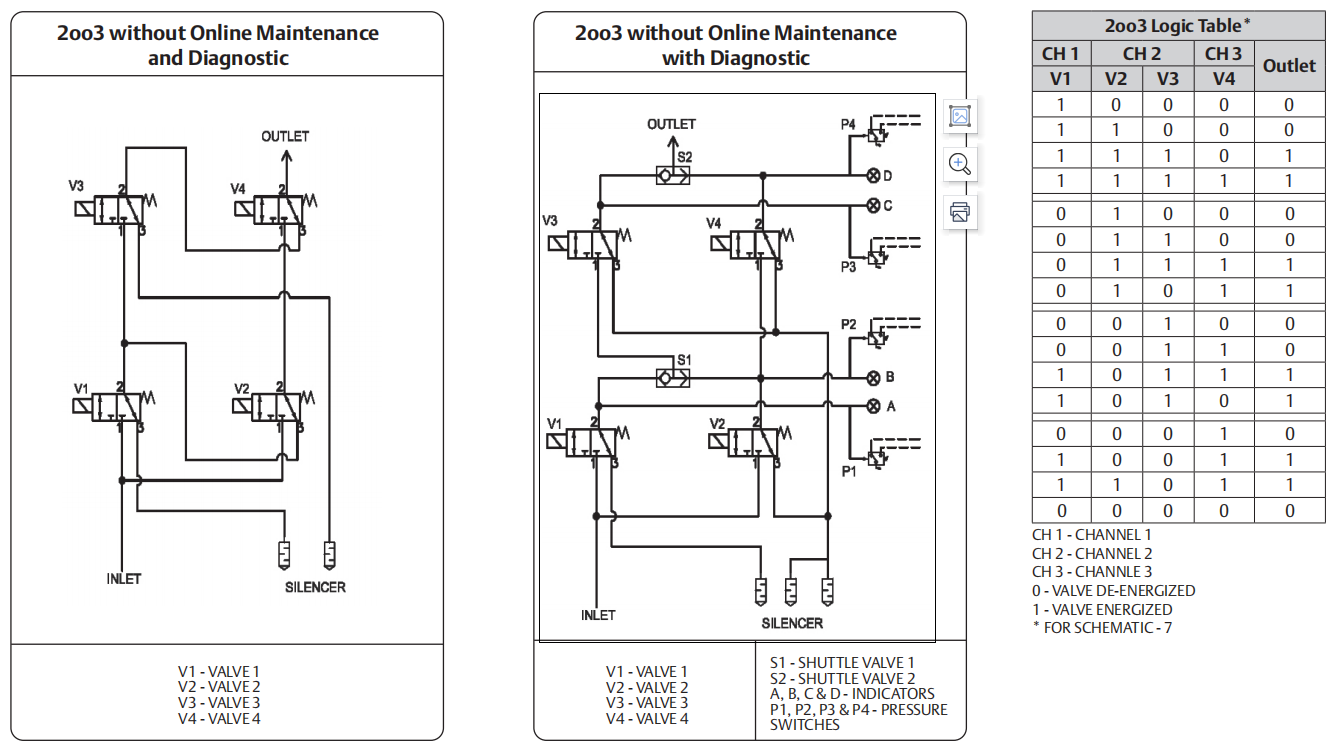

ASCO冗余电磁阀的电气原理图
