ASCO-551/553系列先导式滑阀1/4至1/2（5/2 5/3系列）
更新：2023/9/6 10:04:08 点击：
- 品牌： ASCO
- 型号： ASCO-551/553系列先导式滑阀1/4至1/2（5/2 5/3系列）
产品介绍

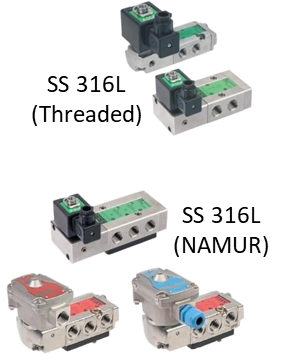

ASCO-551/553系列（5/2 5/3系列）
滑阀
先导式滑阀
单/双线圈 (单/双稳态, W1/W3) 不锈钢阀体
1/4到1/2
ASCO-551/553系列先导式滑阀特点
• 单线圈滑阀, TÜ V-EXIDA 符合IEC 61508系统标准, 满足SIL 4 (551/TÜ V)-SIL 3 (553/EXIDA)
• 5/2, 5/3先导式滑阀, 螺纹连接
• 阀体上所有的排气口均可连接, 以提供更好的防护, 特别适用于区域, 例如洁净室, 药厂和食品厂
• 阀体提供更好的防护性能, 不易受外界杂质如液体, 灰尘等干扰 (防尘结构)
• 可通过改动垫片的方向将阀改为外置先导式, 小工作压差为0
• 电磁阀符合相关的EC规范
ASCO-551/553系列先导式滑阀概述
压差 2 - 10 bar [1 bar =100 kPa]
流量(压差为6 bar时) 1/4 = 860 l/min(5/2); 760 l/min(5/3) (ANR)
1/2 = 3000 l/min
与流体接触的阀体材料
确认与阀体接触的介质在允许使用的介质范围内
阀体 不锈钢, AISI 316L
端盖 不锈钢
主阀体内件 不锈钢, POM
先导部分 不锈钢
阀芯套筒 不锈钢
动静铁芯 不锈钢
阀芯弹簧 不锈钢
密封和阀芯 NBR
顶部阀芯 FPM
平衡环 POM
先导部分 (低功耗) 焊接, 不锈钢 AISI 430
阀座 不锈钢
阀座内件 POM
屏蔽环 铜
平衡环 (低功耗) PTFE
冷态式的线圈功耗 (瓦特)
ASCO-551/553系列先导式滑阀参数
ASCO-551/553系列先导式滑阀参数
ASCO-551/553系列先导式滑阀产品选型指导
第1步
选择基本型号, 根据工作温度选择对应的密封材质, 见上页的参数表, 选型时注意密封材料是否适用, 选择代表螺纹标准的前缀字母
示例: G551A421
第2步
选择合适的前缀和电磁头, 见上页的参数表和本页的前缀表, 注意符合相关的功耗 (LP, BP), 电气防护和温度
注意: 环境温度范围不得超过电磁阀线圈的工作温度范围
示例: EM
第3步
选择 (组合) 后缀
示例: MO
第4步
选择电压, 见下页的标准电压
示例: 230V / 50Hz
第5步
型号/订购号
示例:
EM G551A421MO 230 V / 50 Hz
ASCO-551/553系列先导式滑阀前缀表
ASCO-551/553系列先导式滑阀常用型号
SCG 551A421
SCG 553A421
SCG 551A421 SL
SCG 551A422 MO
SCHT8 551A422 MO
ISSCG 551A422 MO
WSLPKFG 551A321 MO
WSLIG 551A321
EM8 551A421 MO
VCEV8 551G421 MO
ASCO-551/553系列先导式滑阀温度范围
阀的温度范围
阀的温度范围 (TS) 取决于密封件的材质, 正常工作情况下的介质的性质 (例如: 蒸汽)
电磁头的温度范围
电磁头的温度范围取决于线圈的功耗 (LP, RP, MP或BP) 和必须遵循的规范
温度范围
电磁阀整体的工作温度范围是上述两者的上下限
ASCO-551/553系列先导式滑阀电气特性
线圈耐温
F
电气规范
IEC 335
标准电压
DC (=) 24V - 48V
AC (~) 24V - 48V - 115V - 230V(5)/50Hz; 可提供其他电压或60Hz电压产品
ASCO-551/553系列先导式滑阀可选项
• 外部先导方式, TPL 20547
• 其他螺纹标准
• Ex mb/mD (前缀 "PV") 提供其他长度的线圈
• 符合"UL", "CSA"的标准
• 钢制外壳可改为1/2"NPT (前缀 "T") 和M20 x 1.5 (前缀"ET") 接头（铝或316 SS材质)
ASCO-551/553系列先导式滑阀安装
• 发货时附多种语言版本安装使用说明书
• 无安装方向限制
• 气源不要连接排气口3, 阀体的结构特殊, 不能够用作常开阀, 特殊应用请咨询ASCO
• IEC 61508 系统 (后缀SL), 允许工作温度: -40°C ~ +60°C, 如有故障率要求, 请咨询ASCO
• 户外使用时, 排气口须加装消音器以防止液体或粉尘进入
• 标准接管螺纹: 8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)
• 前缀"NF/WSNF" 外壳可提供1/2" NPT和M20 x 1.5 (前缀"ET") 电缆进口, 供货时不带防爆格兰
