dwyer德威尔670通风柜监视器的安装与使用
2022/4/22 10:33:19 点击：
通风柜监控确保通风柜性能良好
dwyer德威尔670型通风柜监视器连续感知空气流经面部通风柜，确保an全水平的新鲜空气被排出。670 提供高精度的热丝传感器，用于监测通风柜上常见的fei常低的流量。
dwyer德威尔670型配备了快速安装所需的一切设备，包括一台安装支架，24英寸的油管连接到发动机罩内壁和一个120伏特交流电源适配器。
dwyer德威尔670通风柜监视器的使用

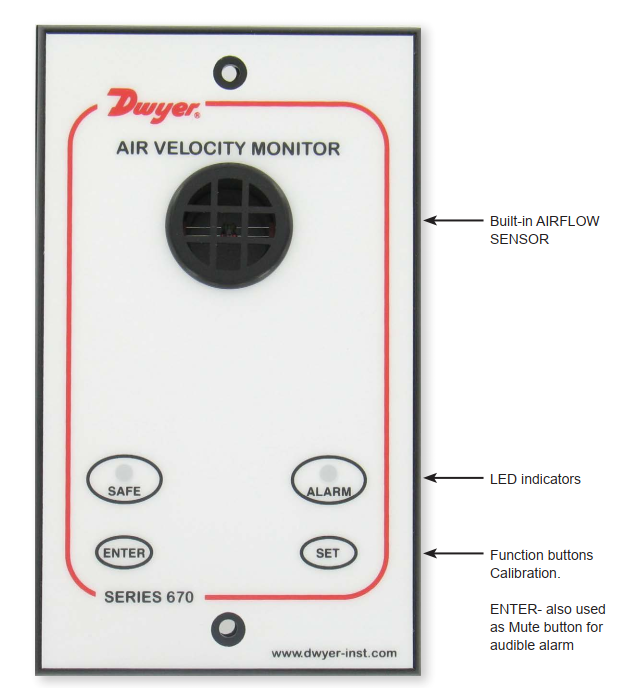

运作显示面板
使用规范
服务方式:通风柜面风速。
告警范围:30- 400fpm (0.15-2.0 m/s)。
报警显示:红色LED和声音报警。
低风速报警yan迟:固定5秒。
显示:led显示:红色:告警，绿色:正常。
精度:面速±10%。
工作温度:55-86°F(13-30°C)。
存储温度:-40到150°F(-40到65°C)。
电源要求输入:15 VDC 500 mA; 120 VAC, 60hz电源变压器。
继电器输出低空气流量报警:5安培@ 250 VAC。
继电器输入夜间挫折:2线额定24 VDC使用。
高压指示:使用双线微动开关或3线接近开关输入，额定24 VDC使用。
通讯端口:RS232-可通过串口连接到局域网网络。

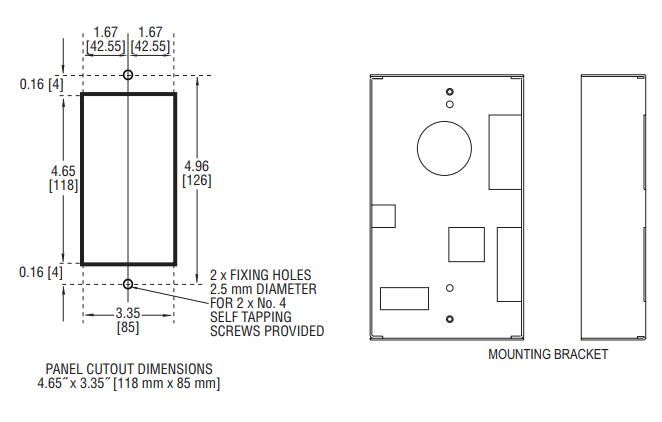

安装:半冲洗
按装方式与说明

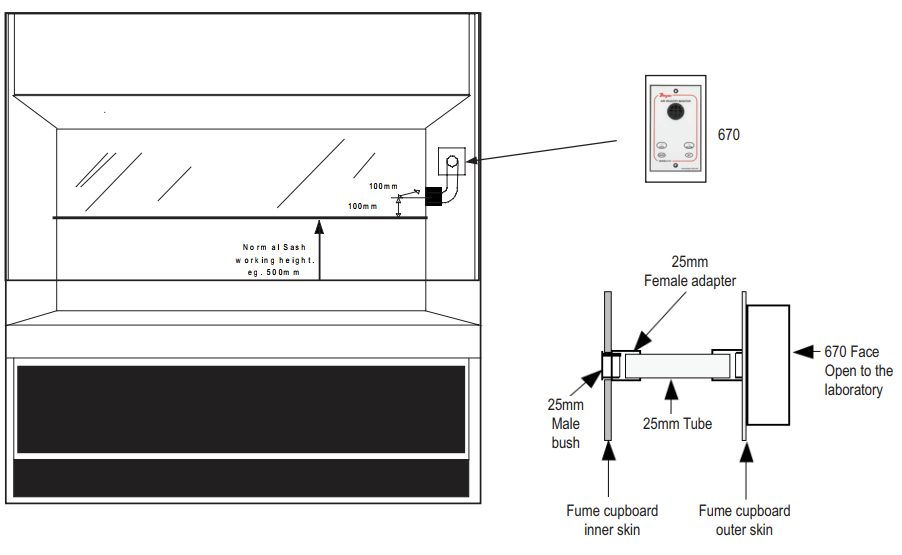

1.Series 670必须安装在能够“看到”实验室的室内压力的位置传感器的套管设计接受一个25mm OD的管，该管应连接到的内室通风柜。(这个管和配件被称为“排气套件”)。理想的位置为25mm管的末端对于大多数通风柜来说是在窗扇玻璃后面100mm，比正常的窗扇开口高度高100mm穿过内壁。
2.如果可能的话，将传感器安装在通风柜的前面，并使用较短长度的管。管的长度较多直径小于或等于1米将限制通过传感器的气流，这将导致灵敏度过高需要进行校正，这可能会导致读数不稳定或在低读数时不正确速度。
3.对于单皮侧墙的通风柜或两皮之间有小间隙的通风柜，这可能是不可能的通过一个单一的皮肤侧壁，可以固定传感器在通风柜的外侧与内腔直接连接在理想的位置。该方法可以当通风柜并排放置时(使用两个外墙)，z多只能用于两个通风柜另一种方法是将传感器安装在通风柜的前面，并使用短软管连接到刚性壁管连接到内侧壁。该刚性壁管的开放端应定位在“理想位置”，即距窗扇后100毫米，比正常窗扇开口高100毫米具有较高的内部高度可能会出现困难，因为达到理想位置的管长度可能更长在这种情况下，z好使用不超过1米的管子，这可能导致ming感位置当d一次将传感器安装在“窄墙”通风柜上时，可能需要尝试一下各种刚性和柔性管的组合，找到z佳的组合和位置。
4.传感器不应安装在受实验室空气输入或通风影响的位置系统。
dwyer德威尔670型通风柜监视器连续感知空气流经面部通风柜，确保an全水平的新鲜空气被排出。670 提供高精度的热丝传感器，用于监测通风柜上常见的fei常低的流量。
dwyer德威尔670型配备了快速安装所需的一切设备，包括一台安装支架，24英寸的油管连接到发动机罩内壁和一个120伏特交流电源适配器。
dwyer德威尔670通风柜监视器的使用
运作显示面板
使用规范
服务方式:通风柜面风速。
告警范围:30- 400fpm (0.15-2.0 m/s)。
报警显示:红色LED和声音报警。
低风速报警yan迟:固定5秒。
显示:led显示:红色:告警，绿色:正常。
精度:面速±10%。
工作温度:55-86°F(13-30°C)。
存储温度:-40到150°F(-40到65°C)。
电源要求输入:15 VDC 500 mA; 120 VAC, 60hz电源变压器。
继电器输出低空气流量报警:5安培@ 250 VAC。
继电器输入夜间挫折:2线额定24 VDC使用。
高压指示:使用双线微动开关或3线接近开关输入，额定24 VDC使用。
通讯端口:RS232-可通过串口连接到局域网网络。
安装:半冲洗
按装方式与说明
dwyer德威尔670系列气流传感器定位在正确的位置是 重要的，以提供长期稳定的读数请阅读下面的安装说明，如果有疑问，请联系我们以获得进一步的建议。
1.Series 670必须安装在能够“看到”实验室的室内压力的位置传感器的套管设计接受一个25mm OD的管，该管应连接到的内室通风柜。(这个管和配件被称为“排气套件”)。理想的位置为25mm管的末端对于大多数通风柜来说是在窗扇玻璃后面100mm，比正常的窗扇开口高度高100mm穿过内壁。
2.如果可能的话，将传感器安装在通风柜的前面，并使用较短长度的管。管的长度较多直径小于或等于1米将限制通过传感器的气流，这将导致灵敏度过高需要进行校正，这可能会导致读数不稳定或在低读数时不正确速度。
3.对于单皮侧墙的通风柜或两皮之间有小间隙的通风柜，这可能是不可能的通过一个单一的皮肤侧壁，可以固定传感器在通风柜的外侧与内腔直接连接在理想的位置。该方法可以当通风柜并排放置时(使用两个外墙)，z多只能用于两个通风柜另一种方法是将传感器安装在通风柜的前面，并使用短软管连接到刚性壁管连接到内侧壁。该刚性壁管的开放端应定位在“理想位置”，即距窗扇后100毫米，比正常窗扇开口高100毫米具有较高的内部高度可能会出现困难，因为达到理想位置的管长度可能更长在这种情况下，z好使用不超过1米的管子，这可能导致ming感位置当d一次将传感器安装在“窄墙”通风柜上时，可能需要尝试一下各种刚性和柔性管的组合，找到z佳的组合和位置。
4.传感器不应安装在受实验室空气输入或通风影响的位置系统。
