ASCO推出的580 CHARM阀岛，能与EMERSON的DeltaV™ DCS系统集成在一起, 为科学领域提供自动化解决方案。

链接到DeltaV控制系统的方法，无需依靠其他总线网络（如Profibus或DeviceNet），减少了网络接口，网络网关，配线和接线盒系 统上的数量，降低了系统的复杂性，减少了时间和人力成本，也能充分利用DeltaV的本地诊断能力，实现对电磁阀岛的控制及诊断。链接到DeltaV控制系统的方法，无需依靠其他总线网络（如Profibus或DeviceNet），减少了网络接口，网络网关，配线和接线盒系 统上的数量，了系统的复杂性，减少了时间和人力成本，也能利用DeltaV的本地诊断能力，实现对电磁阀岛的控制及诊断。

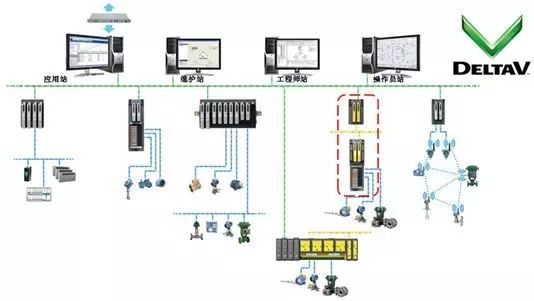

什么是CHARM? 什么是CHARM?

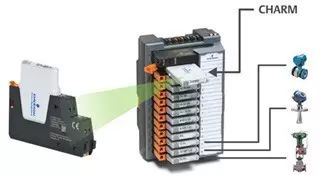

CHARM
--Characterization Module 可描述/定义的模块
--CHARM允许被描述/定义成任意一种 I/O 信号的类型:
• 模拟量输入
• 模拟量输出
• 数字量输入
• 数字量输出
• RTD信号
 CHARM卡可比较方便得用手插入已经预先连好电线的端子块上，不需要任何工具。
 一旦CHARM卡插到位后，就相当于和系统中任意一个控制器连接上了。
 电线可以预先连接到端子上，可以不考虑与之相关的是什么类型的I/O或者地址。

• Traditional Profibus-DP Setup

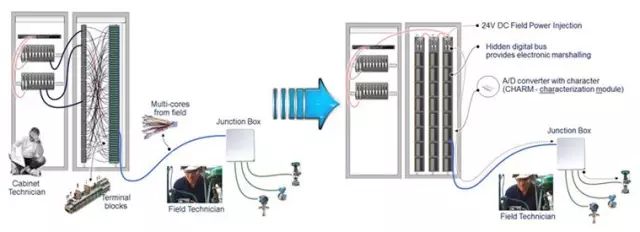

上图显示了传统的点对点式与Electronic Marshalling-Charm的不同：
传统点对点式的缺点：
• 无法追踪电线的两端分别接的是什么
• I/O卡件可能会没有可扩展的余量 （在未来遇到需要扩展的时候会导致成本及风险的增加）
• 如果控制器IO地址重新分配相应地就需要重新接线

CHARMs - Electronic Marshalling的优势：
• 可提供和传统的点对点连线式电气柜的全部功能；
• 减少交叉接线，接错线的风险的减少；
• 任意一个I/O都可以和系统中任意一个控制器进行通讯来进行监控；
• 在项目中的任意阶段，任意一个I/O都可以和一个特定的控制器进行绑定；
• 如果后期需求发生变化，比如将某些DI变成DO或者地址发生了变化，则不需要更改电气柜中的接线。


电磁阀组与DeltaV的链接




Traditional Profibus-DP Setup

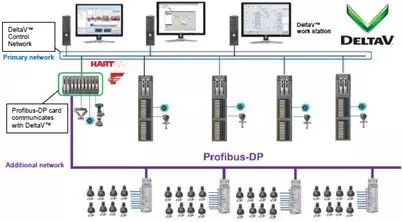

在过去，电磁阀组需要依靠额外的总线网络如PROFIBUS DP或DeviceNet才能与DeltaV控制系统链接，导致时间、硬件、人力成本增加，系统也较为复杂化，操作不够便捷。


ASCO 580 CHARMs Solution

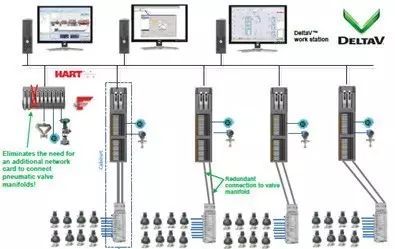

通过引入全新的ASCO 580 CHARMs，现在电磁阀组可与DeltaV控制网络无缝链接，不再依靠额外的总线网络就能实现对电磁阀岛的控制与诊断。


580 阀岛 / 总线平台

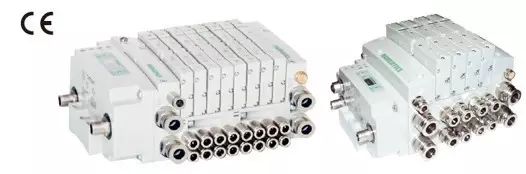

580阀岛

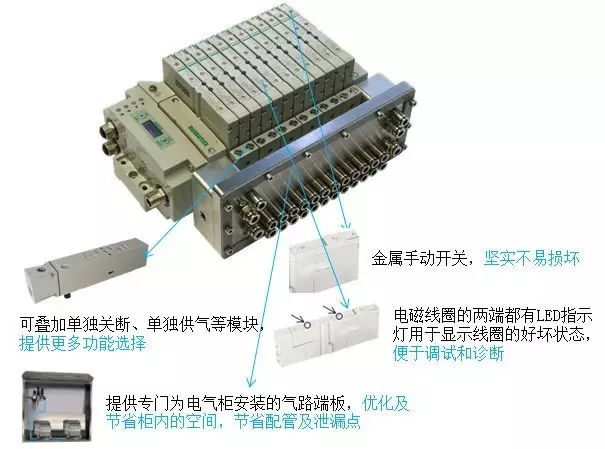

•灵活，具有多种气动功能选择，包括单独关断、单独供气等功能 - 只有ASCO能提供这种直联的功能


将电子模块和阀岛结合起来，用于控制气动设备，可以带来以下好处：
•阀岛可以减少布线，简化组装，直接连接到CHARM系统；
•每个charm多可控制多达48个线圈；
•IP65保护；
•灵活，具有多种气动功能选择，包括单独关断、单独供气等功能
•阀柜安装：通过阀柜底部的气路端板进行连接，提供智能的 作

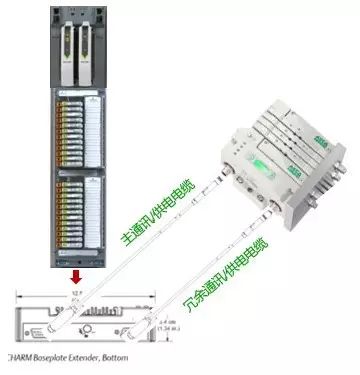

•冗余电源和通讯： 580系列CHARM网关与CIOC (CHARM I/O Card)的背板之间提供冗余的通讯及电源连接
- 为控制系统提供更可靠的通讯功能
- 只有ASCO能提供这种直联的功能
580总线平台—您的智能通讯产品！

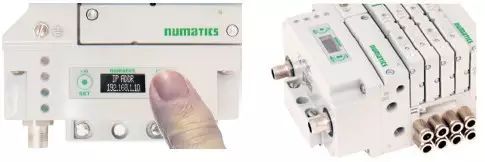

创新性的图文显示界面，提供了直观、便捷的调试、诊断及状态信息。

调试功能
• 设置网络地址（包括IP＆以太网掩码）
•  设置波特率
• 设置亮度
• 恢复出厂设定


诊断功能
 • 负载短路及开路检查
 • 传感器及电缆短路检查
 • 低电压或失电压检查
 • 自诊断
 • 网络故障、状态检查



支持的协议
• DeviceNet TM
• CANopen ®
• EtherNet / IP TM DLR
• Ether CAT ®
• PROFINET TM
• CHARM
• EtherNet / IP TM
• Profibus - DP
• Powerlink
• IO-Link®
