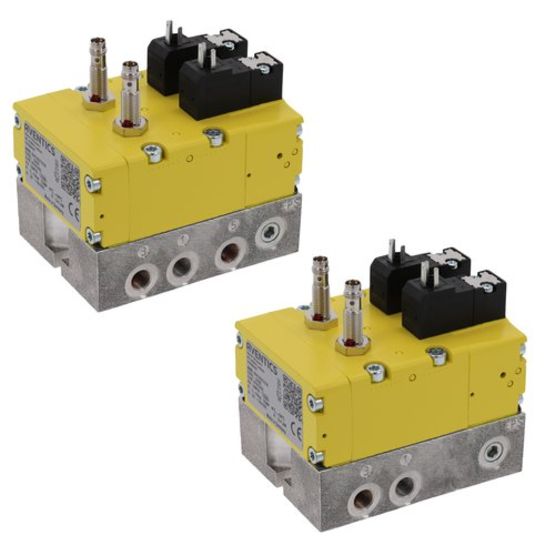

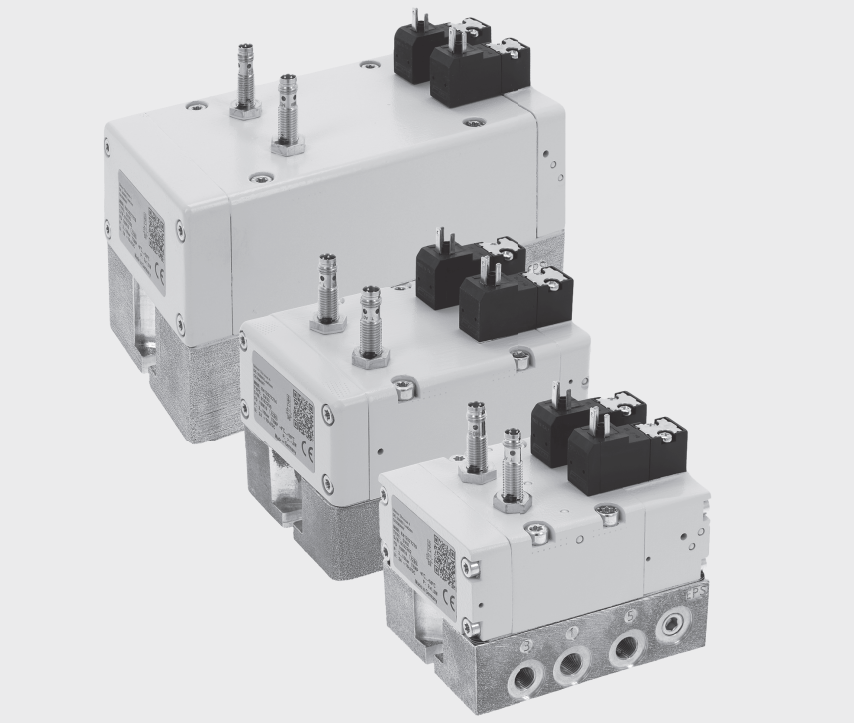

AVENTICS SV01/03/05 系列双方向阀是用于外部监控的冗余 3/2 和 5/2 阀，旨在满足anquan供气和排气 3/2 阀和anquan气缸回流 5/2 阀的需求和要求符合 ISO 13849-1-2 anquan功能要求的气动控制机械应用。

AVENTICS安沃驰方向安全阀 特征
短启动时间的快速响应
用于阀门故障监测的位置传感器
压力范围为 3 - 10 bar
标配内部和外部先导供应


AVENTICS SV01/03/05 系列方向阀  的使用和操作说明

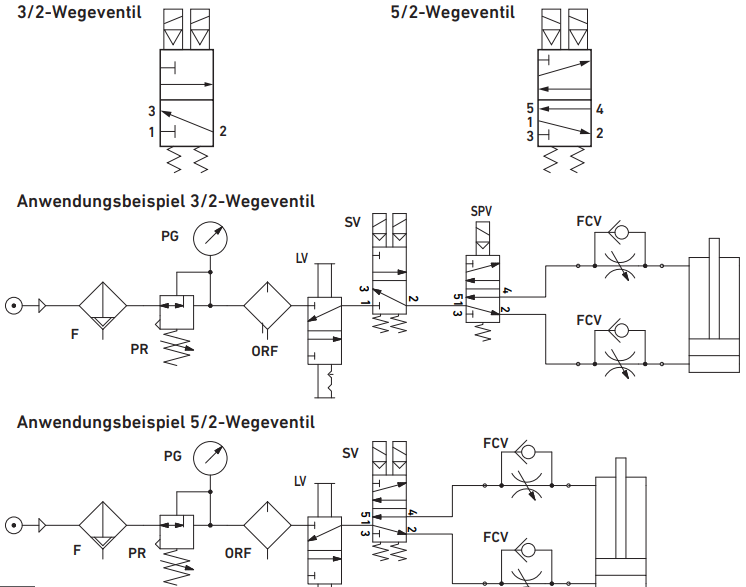

功能符合ISO 13849方向阀分配器的设计符合ISO 13849-1和-2的要求。分配器 方向阀3 / 2 的功能不仅提供压缩空气能源，气动/系统 两部分 同时被启动,而且切断电源并疏散下游压缩空气,当两位被停用。系统中的一个缺陷或一个分配器在启动时，或者当一个分配器在停止时被关闭时，它会阻止下游的空气供应，同时排出已经下游的空气。用户的外部 监控系统对两个接近传感器进行监控，可以监测到这些故障，并切断和阻止电分配器的电源供应。5/2方向阀执行器的功能是，当执行器的两个元件同时操作时，将一个双作用执行器或另一个气动执行器向前移动，并将执行器或另一个执行器向后移动到初始位置当两个分配器元件都被禁用时。有一个系统中的缺陷或分方向是启动或停止时若只失导致送风的在关节2同步开启4接头,接头(5)逃生。闸板或另一个驱动器在anquan而回初始位置。用户外部监控系统对两个接近传感器的监控允许。

装配准备
1. 停止系统运行，fang止系统重新启动。
2. 从静态角度将所有负载移动到anquan位置或将其从系统中移除的
3. 如有必要，将储存在直接工作区域的系统部件中的压缩空气排干。
4. 确保相关系统部件没有压力或通电，并保护其不重新启动。
5. 在开始组装之前，确保自动或移动系统部件的anquan。
6. 在安装前，让双方向阀适应几个小时，以避免外壳内的 冷凝。
7. 3/2双方向阀分配器:将消音器安装到anquan分配器的连接处
8. 5/2双方向阀分配器:将消音器安装到anquan分配器的连接处3和5。

警告:消音器必须安装在双方向阀分配器上，以防噪音对健康造成不利影响。

拆卸
1. 切断24v直流电源电压。
2. 拆卸连接的连接器。
3. 切断进料压力，吹扫进料管道。
4. 拆下气动管道。

5. 根据安装类型，拆卸分配器上的固定螺丝。
