调节阀固有流量特性(理想流量特性)的选择

2020/9/22 12:54:50      点击:

    生产过程中常用调节阀的理想流量特性主要有:直线流量特性、等百分比流量特性和快开流量特性三种。由于抛物线流量特性介于直线流量特性与百分比流量特性之间,因此,一般可用等百分比流量特性来代替,而快开特性主要用于二位调节及程序控制中,因此,调节阀的流量特性选择实际上是指如何选择直线和等百分比流量特性。

调节阀流量特性的选择可以通过理论计算,但所用的方法和方程式都很复杂,而且由于干扰的不同,高阶响应方程计算就更繁杂。因此,目前对调节阀流量特性的选择多采用经验准则。主要从如下几个方面来考虑:

1、根据S值确定调节阀的固有流量特性

根据“调节阀工作流量特性选择表”选定的工作特性,再根据S值确定调节阀的固有流量特性(即理想流量特性)

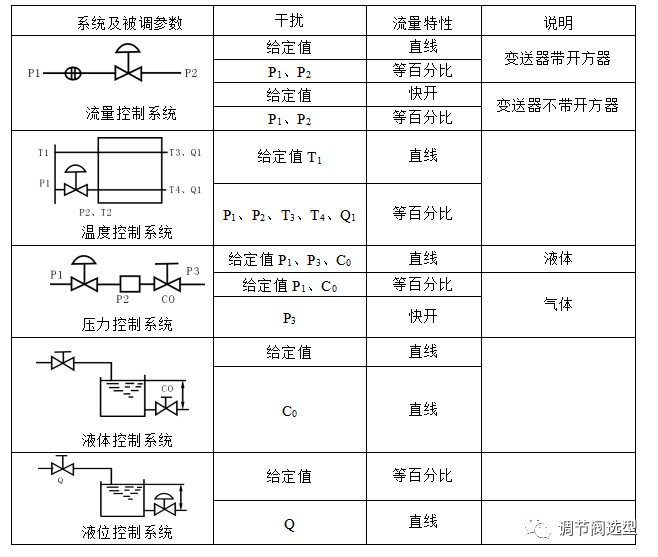

 调节阀工作流量特性选择表


调节阀固有流量特性选择表

调节阀与系统压降之比

S0.6

S0.6

要求的工作特性

平方根

直线

等百分比

平方根

直线

等百分比

选用的固有特性

平方根

直线

等百分比

等百分比

等百分比

等百分比

2、根据调节阀不平衡力作用方向确定调节阀的固有流量特性

①不平衡力变化为“-”ft(作用方向将阀芯顶开)时,按上述方法确定。

不平衡力变化为“+”ft(作用方向将阀芯压闭)时,选用对数特性。

知识延伸:串并联管道对调节阀流量特性的影响

串、并联管道对调节阀流量特性的影响主要有以下四点:

a.串、并联管道都会使理想流量特性发生畸变,串联管道的影响尤为严重;

b.串、并联管道都会使调节阀可调比并联管道更为严重;

c.串联管道使系统总流量减少,并联管道使系统总流量增加;

d.串联管道调节阀开度小时放大系数增加,开度大时则减少,并联管道调节阀的放大系数在开度下总比原来的减少。
