TopWorx阀位开关 TX系列的安装

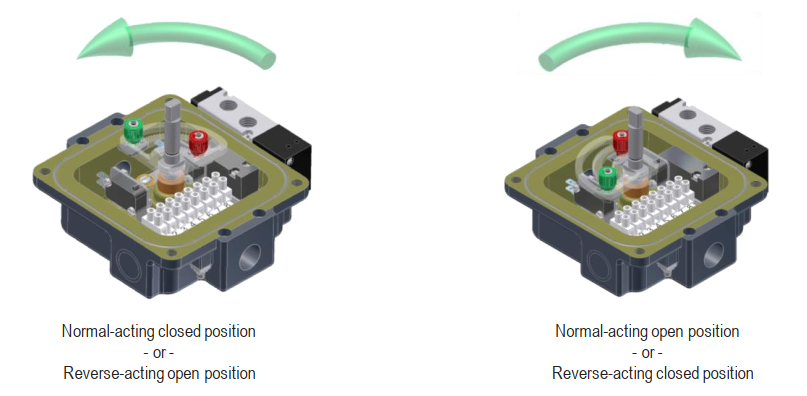

正常和反向的作用

  当工艺阀门关闭时，正常作用为顺时针(CW)，当工艺阀门打开时，逆时针(CCW)。过程阀门开启时反向作用为全CW，过程阀门关闭时反向作用为CCW。

指示器圆顶组件设计用于适应正常和反向作用单元。当该装置反向作用时，指示头组件必须旋转。

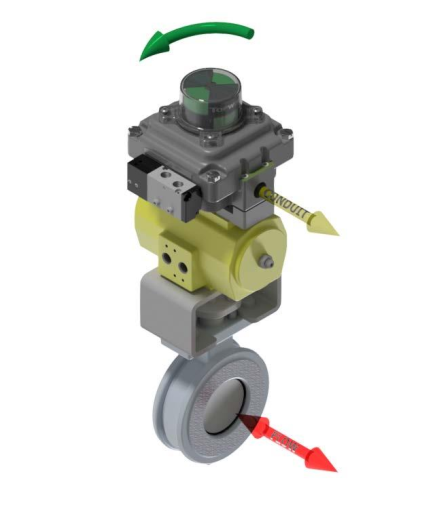

下面的图像显示了一个与工艺阀门平行的TopWorx TM装置，处于关闭位置。

顶部的绿色箭头表示开启阀门的“正常作用”方向。这是标准的朝向，除非另有说明，否则你的设备将按照这种方式操作。

TopWorx阀位开关 TX系列的安装说明
1. 拆卸装置的上部外壳，以便接近目标凸轮总成。
2. 将设备按您想要安装的方向放在安装表面以上。旋转轴使阀瓣对准执行器槽。在某些情况下，它可能是必要的旋转轴上的目标凸轮以允许装配。对于大多数单位，目标c am是被保证的带压缩弹簧。简单地抓住凸轮，推下，并按要求重新调整凸轮。在一些装置上，目标凸轮是固定与卡环。对这些单位，去底座总成的轴需要改变方向。一旦移出底座总成，拆卸固定目标凸轮的卡环，并根据需要旋转。
3.使用时要小心，不要允许轴上有不适当的轴向(推力)负载。
4. 在紧固安装组件硬件之前，循    *-环阀门几次。这允许轴在小齿轮槽或联轴器自中。
5. 总是使用健全的机械实践时，扭矩下来的硬件或制造气动连接。详细信息请参阅集成气动控制阀部分有关气动连接的信息。
6. 该产品与塑料插头一起装运在导管入口，以保护内部部件在运输和搬运过程中产生的碎片。这是我们的责任接收和/或安装人员提供适当的密封装置，以减少当储存在室外或安装时，碎片或湿气的侵入。
7. 安装程序或终端用户有责任按照要求安装本产品电气规范或其他地区规范定义适当实践


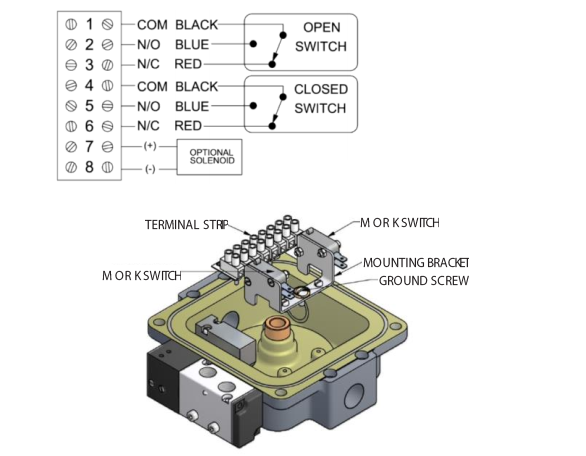

TopWorx阀位开关 TX系列的传感器:基本功能
每个tx系列单元配备2或4个可调目标，可用范围在45°和90°之间。对于正常的作用应用，
红色代表关闭，绿色代表打开。对于反向动作单位，颜色代码将被颠倒。在执行器或阀门总成上安装后，
目标必须设定。
正常的行为
1. 将阀门全CW旋转到关闭位置。
2. 扭扭红色靶或按要求移动金属靶CW或CCW，使开关接合(测试请参阅具体开关部分)
以及关于交换机类型的确认信息)。
3.将阀门全CCW旋转到开启位置。
4. 扭扭绿色靶或按要求移动金属靶CW或CCW，使开关接合(详见具体开关部分)
关于您的开关类型的测试和确认信息)。
反向的行为
1. 将阀门全CW旋转到开启位置。
2. 扭扭红色靶或按要求移动金属靶CW或CCW，使开关接合(测试参照具体开关部分)
以及关于交换机类型的确认信息)。
3.将阀门全CCW旋转到关闭位置。
4. 扭扭绿色靶或按要求移动金属靶CW或CCW，使开关接合(详见具体开关部分)

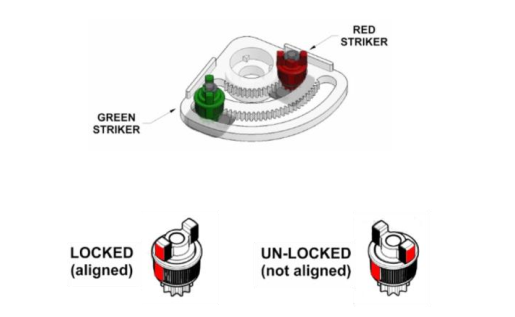

设置开关解锁绿色和红色目标。行程时执行器开启和关闭，以确保其行程中无阻塞。当致动器到达所需位置后，拧动凸轮上的旋钮，直至开关闭合，锁定目标。红色旋钮是关的，绿色旋钮是开的。Push来设置目标不需要被“解锁”。行程时执行器开启和关闭，以确保其行程中无阻塞。当执行器到达所需位置后，推动目标，直到开关完成，释放目标。对于开关角度小于45度或大于90度的开关，请咨询工厂以获得正确的配置。
