AVENTICS 安沃驰 系列 AES 现场总线连接可以集成到所有与 AVENTICS 现场总线兼容的阀门系统中，也可以配置为独立的解决方案。AES 将您的 AVENTICS 阀门系统连接到所有相关的现场总线协议，并提供 I/O 模块的集成，并实现传感器的优化分散布线。数字孪生的集成使用户能够为 IIoT 做好准备并使用 AES 解决他们的互操作性挑战。

AES系列现场总线模块的特征
●小尺寸
●防护 IP65
●用于气动应用的特殊 I/O 模块
●优化布线
●OPC UA 集成允许轻松访问数据和分析，而无需更改或接触 PLC
●集成的数字孪生可提高您的生产力和效率

AVENTICS安沃驰AES系列现场总线模块安装与应用方法

（总线耦合器/总线耦合器/总线耦合器/总线/总线/总线耦合器）

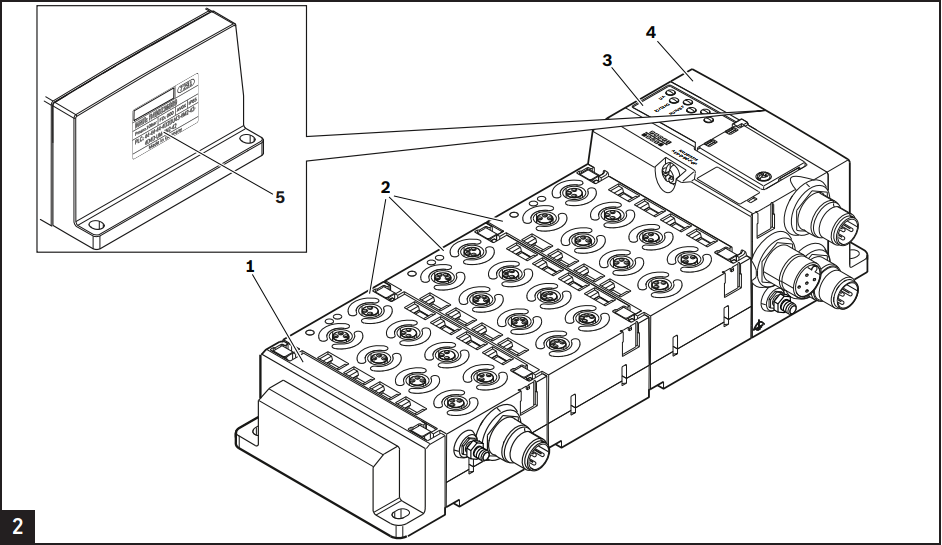

AES单元作为独立的变体
1左端板
2I/0模块，系列AES
3总线耦合器，AES系列
4右端板为独立的变体


拆卸AES系列总线耦合器方法
1. 拆下用于将左端板安装到安装表面的螺丝。
2. 松开母线耦合器和I/0模块之间，或母线耦合器和左端板之间的弹簧夹元件，例如使用螺丝刀，将它们拉到停止位置
3.如有需要，请拆卸1/0模块上的固定支架(1-7)。
4. 将所有组件向左拉，直到它们不再与总线耦合器连接
5. 拧松安装螺钉(3—10)。推荐的驱动系统:Ejot TORX PLUSO/AUTOSERT 20IP
6. 将总线耦合器向左拉，将其从过渡板或端板上取下。

安装一个新的安装一个新的总线耦合器方法
1. 检查部分编号上的额定值板，以确保您是交换正确的总线耦合器。
2. 将标签从旧的总线耦合器安装到新的总线耦合器上，或在新总线耦合器上标记设备ID字段(3 4)。
3.将新母线耦合器上的开关调整到与旧母线耦合器一致。打开窗户(3-3)。关闭窗户时，要确保密封件安装正确。
4. 将新的总线耦合器放置在安装面上，并将其向右滑动到11上的过渡板或独立变体的端板上。确保密封件正确插入。
5. 将3颗安装螺钉插入孔中10)在母线接头左侧并拧紧螺丝。紧固力矩:1.5-1.8 Nm，采用Ejot TORX PLUSO/AUTOSERT 20IP驱动系统总线耦合器
1. 检查部分编号上的额定值板，以确保您是交换正确的总线耦合器。
2. 将标签从旧的总线耦合器安装到新的总线耦合器上，或在新总线耦合器上标记设备ID字段(3 4)。
3.将新母线耦合器上的开关调整到与旧母线耦合器一致。打开窗户(3-3)。关闭窗户时，要确保密封件安装正确。
4. 将新的总线耦合器放置在安装面上，并将其向右滑动到11上的过渡板或独立变体的端板上。确保密封件正确插入。
5. 将3颗安装螺钉插入孔中10)在母线接头左侧并拧紧螺丝。紧固力矩:1.5-1.8 Nm，采用Ejot TORX PLUSO/AUTOSERT 20IP驱动系统


交换I/0模块拆卸I/0模块方法
1. 拆下用于将左端板安装到安装表面的螺丝。
2. 松开所有必需的弹簧夹元件，例如使用螺丝刀，并将它们拉到停止位置
3.如有必要，请拆除1/0上的固定支架(1-7)模块。
4. 将所有组件向左拉，直到它们不再连接
5. 拔出1/0模块。

AVENTICS是满足您机器自动化需求的气动解决方案
当 OEM 和制造商需要可靠和创新的气动解决方案时，他们会选择艾默生在德国设计的广泛的 AVENTICS 气缸、阀门、空气制备和压力调节器产品组合。具有紧凑的设计和驱动机械的低维护技术，即使在严苛的应用和环境中，我们的气动装置也可以提供可靠和高的 效的运作。
