ASCO脉冲阀EF线圈的防爆线圈说明
ASCO 电磁阀防爆线圈说明
1、 型号： EFG353G044
2、 防爆标准：符合北美 NEMA 7&9 型防爆， 适用于 CLASS I DIVISON 1 GROUP A B C D 易燃
易爆气体场所，以及 CLASS II DIVISON 1 GROUP E F G 易燃易爆粉尘场所。
（参考附件 1 和附件 2）
3、 符合国内 NEPSI ExmII T3-T6 防爆标准（参考附件 3）
备注： 关于防爆证书与产品型号的对应， 因防爆主要是对电气部分，即电磁阀线圈部分做认
证，因此防爆证书对应型号一般只写线圈前缀代号和电磁阀系列

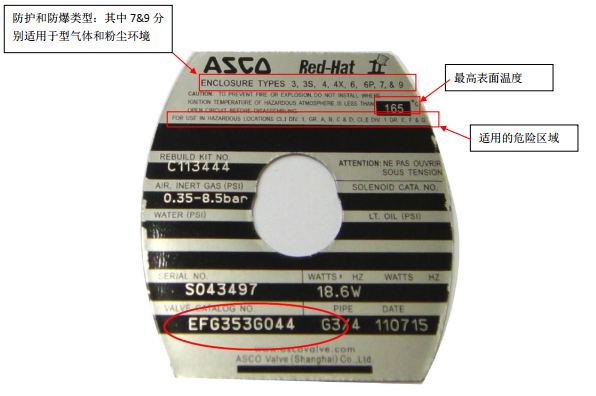

电磁阀铭牌图例释义：
◆电磁线閽结构ASCO 电磁阀防爆线圈
接触流体的内部零件是有非磁性的300系列和磁性系列不锈钢构成的。在交流结构中，屏蔽线圈是紫钢，而不锈钢
阀体使用银。在需要是可使用其他材料。在直流结构中，不需屏蔽线圈。磁芯管是由300系列不锈钢经深度拉伸形
成的，使其不需银焊或形成接点。
◆Z小工作压力差
Z小工作压力差是指开启阀门或保持阀门开启所需的Z小压差。对于两通浮动活塞或浮动膜片阀来说，当低于Z小工作压差时，阀门将开始关闭。对于3，4通先导阀来说，Z小工作压力差是在压力和排气口之间测量差，须在一个工作周期被保持以确保由-一个位置转变到另-一个位置。
注意:直动式、悬挂膜片或悬挂活塞式阀不需要Z小压差。
◆AN全工作压力
AN全工作压力是指阀门可以承受的管路或系统压力。试验压力是AN全工作压力的5倍。若需要这个数据，请联系ASCO一级代理商 无锡艾迅0510-87222301。
1、 型号： EFG353G044
2、 防爆标准：符合北美 NEMA 7&9 型防爆， 适用于 CLASS I DIVISON 1 GROUP A B C D 易燃
易爆气体场所，以及 CLASS II DIVISON 1 GROUP E F G 易燃易爆粉尘场所。
（参考附件 1 和附件 2）
3、 符合国内 NEPSI ExmII T3-T6 防爆标准（参考附件 3）
备注： 关于防爆证书与产品型号的对应， 因防爆主要是对电气部分，即电磁阀线圈部分做认
证，因此防爆证书对应型号一般只写线圈前缀代号和电磁阀系列
电磁阀铭牌图例释义：
◆电磁线閽结构ASCO 电磁阀防爆线圈
接触流体的内部零件是有非磁性的300系列和磁性系列不锈钢构成的。在交流结构中，屏蔽线圈是紫钢，而不锈钢
阀体使用银。在需要是可使用其他材料。在直流结构中，不需屏蔽线圈。磁芯管是由300系列不锈钢经深度拉伸形
成的，使其不需银焊或形成接点。
◆Z大工作压力差(M.O.P.D)
Z大工作压力差是指电磁线圈能够an全地运作阀门时可承受阀门入口与出口间的Z大压力差。若阀门出口压力是未知的，把供给压力当作Z大压差是AN全的。◆Z小工作压力差
Z小工作压力差是指开启阀门或保持阀门开启所需的Z小压差。对于两通浮动活塞或浮动膜片阀来说，当低于Z小工作压差时，阀门将开始关闭。对于3，4通先导阀来说，Z小工作压力差是在压力和排气口之间测量差，须在一个工作周期被保持以确保由-一个位置转变到另-一个位置。
注意:直动式、悬挂膜片或悬挂活塞式阀不需要Z小压差。
◆AN全工作压力
AN全工作压力是指阀门可以承受的管路或系统压力。试验压力是AN全工作压力的5倍。若需要这个数据，请联系ASCO一级代理商 无锡艾迅0510-87222301。
◆环境温度限制
Z低环境温度除特别系列注明外，标准电磁阀的正常限制是0C(32°F)。
无锡艾迅自动化科技有限公司从事自动化控制设计与生产加工。同时也是美国ASCO电磁阀（气动产品）、Numatics（流体控制）、Topworx(阀位开关）、AVENTICS安沃驰（阀岛）、美国Dwyer（仪器仪表）、上泰SUNTEX（仪器）、威图 等自动化控制行业品的代理商。一直以来用科技开创未来是我们的信念。在业务开展过程中，以客户需求为目标，为客户提供高质量、高水平的产品设备和技术服务。艾迅自动化真诚的希望与您携手共进，共同发展！
文件下载：ASCO脉冲阀 (点击即可下载)
