ASCO-316系列电磁阀3/8至1

更新：2023/9/6 8:36:47 点击：

品牌： ASCO
型号： ASCO-316系列电磁阀3/8至1

产品介绍

ASCO-316系列（3/2系列）

电磁阀

先导操作, 大流量浮动膜片

3/8至1

ASCO-316系列电磁阀特点

• 针对大型执行机构而设计的双浮动膜片大流量黄铜阀体电磁阀

• 直接提升先导操作有一个弹性软座来控制浮动膜片, 确保电磁阀完全关紧

• 符合所有EC标准

ASCO-316系列电磁阀概述

压差 0.7 - 10 bar [1 bar = 100kPa]

粘度 65cST (mm2/s)

响应时间 40 - 120 ms

低功耗只用于空气

低功耗电磁阀环境温度为60°C

与流体接触的阀体材料

确认与阀体接触的介质在允许使用的介质范围内

基本功耗 低功耗

阀体黄铜黄铜

阀芯套筒不锈钢不锈钢

动静铁芯不锈钢不锈钢

阀芯弹簧不锈钢不锈钢

密封圈&阀瓣 NBR NBR

阀瓣保持架 CA -

膜片 NBR NBR

弹筒 - 焊接, 无填充 AISI 430

底座黄铜黄铜

底座嵌块 CA CA

屏蔽环铜 -

导向环 - PTFE

冷态式的线圈功耗 (瓦特)

ASCO-316系列电磁阀参数

ASCO-316系列电磁阀产品选型指导

第1步

选择基本型号, 包括代表螺纹标准的前缀字母, 见上页的参数表

示例: E316E034

第2步

选择 (组合) 前缀, 见上页的参数表和本页的前缀表, 注意符合相关的功耗

示例: PV

第3步

选择 (组合) 前缀, 见本页的后缀表, 注意符合相关的功耗

示例: E

第4步

选择电压, 请参考下页标准电压

示例: 24V / 50Hz

第5步

最终型号/订购号

示例: PV E316E034 E 24V / 50 Hz

ASCO-316系列电磁阀前缀表

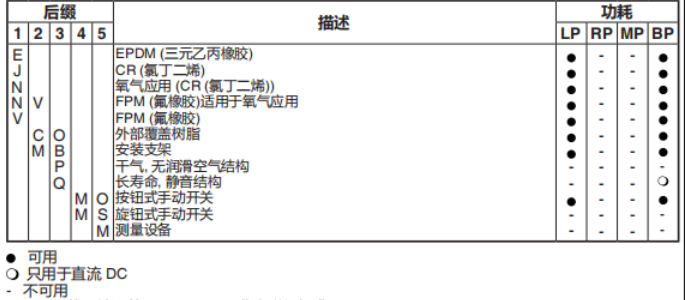

ASCO-316系列电磁阀后缀表

ASCO-316系列电磁阀常用型号

SC B 316A054

SC 316A064

SC B 316B074

SC 316E034

SC B 316A056

SC 316A066

SC B 316B076

SC B 316E036

SC 316A334

SC B 316B374

ASCO-316系列电磁阀温度范围的相关说明

阀的温度范围

阀的温度范围 (TS) 取决与所选的密封件材质、正常工作情况下的介质的性质 (如:蒸汽)

电磁头温度范围

电磁头的温度取决于线圈的功耗 (LP, RP, MP ,BP) 和必须遵循的安全规范

温度范围

电磁阀整体的工作温度范围在上述两者的上下限之间

ASCO-316系列电磁阀电气特性

线圈耐温

电气接线方式

片状端子

电气接线规范

ISO 4400 (线径 Ø 6-10 mm)

电气安全规范

IEC 335

标准电压

DC (=) 24V - 48V

AC (~) 24V - 48V - 115V - 230V/50Hz; 可提供其他电压产品

ASCO-316系列电磁阀选项

• 可根据要求提供其他螺纹接口

• Ex mb (前缀"PV") 有不同长度电缆

• 符合"UL", "CSA"标准

• 1/2" NPT (前缀"T") 和M20 x 1.5 (前缀 "ET") 电气接口 (铝质或316 SS) 适用于钢制外壳

• 线圈内置特殊的峰值抑流/整流电桥 (四个二极管)

ASCO-316系列电磁阀安装

• 发货时附多种语言版本安装使用说明书

• 无安装方向限制

• 标准接管螺纹B = NPT (ANSI 1.20.3); E = ISO-7

• 警告: 在压力口和排气口之间必须保持压差, 供气管和排气管必须无限制排布安装

• Ex e mb (前缀 "EM"): 线圈防护外壳带有隔栏的电缆管道, 外径7- 12 mm 并且内部及外部各有一个接地连接
