ASCO-316系列电磁阀1/4到1/2

更新：2023/9/6 8:35:10 点击：

品牌： asco
型号： ASCO-316系列电磁阀1/4到1/2

产品介绍

ASCO-316系列（3/2系列）

电磁阀

压力辅助, 零压差启动, 大流量, 浮动膜片

1/4 到1/2

ASC0-316系列电磁阀特点

• 针对大型的单一执行机构, 大流量黄铜和不锈钢阀体, 采用2个弹簧来实现浮动膜片的复位

• 通过快速翻转垫片, 可以实现电磁阀内置先导和外置先导的互换

• 电磁阀默认为内置先导

• 当采用外置先导时, 损耗的功率或者从执行结构排除的气体使电磁阀回复到初始位置

• 电磁阀符合所有相关EC标准

只有电磁阀采用外置先导时, 电磁阀是零压差启动

ASC0-316系列电磁阀概述

压差 0 / 1.0 - 10 bar [1 bar = 100kPa]

响应时间 40 - 120 ms

（_**）低功耗电磁阀环境温度为60°C

与流体接触的阀体材料

(_*)确认与阀体接触的介质在允许使用的介质范围内

黄铜阀体 不锈钢阀体

阀体黄铜 AISI 316 SS

阀芯套管不锈钢不锈钢

阀芯不锈钢不锈钢

阀芯弹簧不锈钢不锈钢

密封圈及阀盘 NBR NBR

膜片 NBR FPM

弹筒焊接, 无填充 AISI 430 焊接, 无填充AISI 430

屏蔽环铜银

导向环 PTFE PTFE

冷态式的线圈功耗 (瓦特)

ASC0-316系列电磁阀参数

ASC0-316系列电磁阀产品选型指导

第1步

选择基本的型号, 包括管接口尺寸, 参考上页中的参数说明

如: E316A303

第2步

选择前缀, 参考上页参数表以及本页前缀说明表, 并可参考相关功率

如: EM

第3步

选择后缀, 如需要可参考本页后缀表并参考相关功率

如: J

第4步

选择电压, 请参考下页标准电压表如: 115V / 50Hz

第5步

完成完整的型号

如:EM E316A303 J 115V / 50 Hz

ASC0-316系列电磁阀前缀表

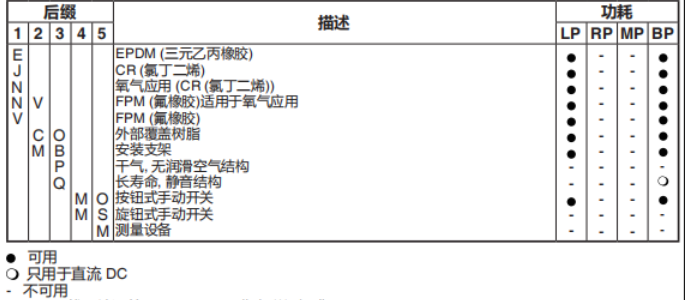

ASC0-316系列电磁阀后缀表

ASC0-316系列电磁阀温度范围的相关说明

阀的温度范围

阀的温度范围 (TS) 取决与密封件的材质, 正常工作情况下的介质的性质 (如: 蒸汽)

电磁头的温度范围

电磁头的温度范围取决于线圈的功耗 (LP, RP, MP, BP) 和必须遵循的规范

温度范围

电磁阀整体的温度范围在上述2者的上下限之间

ASC0-316系列电磁阀电气特性

线圈耐温

电气连接方式

片状端子

电气连接规范

ISO 4400 (线径Ø 6-10 mm)

电气规范

IEC 335

标准电压

DC (=) 24V - 48V

AC (~) 24V - 48V - 115V - 230V/50Hz; 可提供其他电压产品

ASC0-316系列电磁阀选项

• 可选择其他管接口尺寸

• Ex mb (前缀 "PV") 可选择不同长度的电缆长度

• 符合 "UL", "CSA" 以及其他标准

• 1/2" NPT (前缀 "T") 和M20 x 1.5 (前缀 "ET")导管 (铝或316 SS) 适用于不锈钢外壳

• 用于峰值电压抑制特殊的浇铸型固体元件或者整流(全桥电路)

ASC0-316系列电磁阀安装

• 电磁阀说明书包含多种语言

• 电磁阀可在任意方向安装, 不影响使用

• 电磁阀电气接口B = NPT (ANSI 1.20.3); E = ISO-7

• : 在压力口和排气口之间必需保持小压差, 进气管和排气管的排布必须保证没有限制

• 可根据要求增加相关说明

• Ex e mb (前缀 "EM"): 线圈防护外壳带有隔栏的电缆管道, 外径7- 12 mm并且内部及外部各有一个接地连接

ASC0-316系列电磁阀常用型号

SC 316A001

SC 316A002

SC 316A003

SC 316A004

SC B316A081

SC B316A082

SC B316A084

SC 316A301

SC 316A302

SC 316A303

SC 316A304

SC B316A381

SC B316A382

SC B316A384
